Netzwerk-Videorecorder Hochgeschwindigkeits-PCB (RK3568)
Produktname: Netzwerk Video Rekorder Hochgeschwindigkeits-PCB (RK3568)
Branche: Kommunikationsprodukte
Kompatibles System:
Hauptchip: RK3568+DDR4+EMMC+RK616+RTD2166+RTL8211F+JMB575+FT232RL
Boardtyp: Computer-Board
Anwendungsbereich: Bild- und Videoerfassung/
Schichtanzahl: 4
Plattendicke: 1.2mm
Abmessungen: 170*170mm
Leiterbahnwidth und Abstand: 4/4mil
Anzahl der Komponenten: 1171 Stück
Komponentenarten: 16
- Tags:
| Produktname: | Netzwerkvideorecorder Hochgeschwindigkeits-PCB (RK3568) |
| Branche: | Kommunikationsprodukte |
| Kompatibles System: | |
| Hauptchip: | RK3568+DDR4+EMMC+RK616+RTD2166+RTL8211F+JMB575+FT232RL |
| Platinentyp: | Computer-Mainboard |
| Anwendungsbereich: | Bild- und Videoaufnahme |
| Schichten: | 4 |
| Platinenstärke: | 1.2mm |
| Abmessungen: | 170*170mm |
| Leitungsbreite und -abstand: | 4/4mil |
| Anzahl der Bauteile: | 1171 Stück |
| Bauteilarten: | 16 |
| Entwurfsschwierigkeiten: | 1. Schichtstruktur nutzt Blind- und Begrabungsbohrungen; FPGA nutzt Blind- und Begrabungsbohrungen für die Verdrahtung; 2. Übertragungsrate von 50GB/s für Signale, es muss auf Signalqualität und Störungen geachtet werden; 3. Alle Verdrahtungen für DDR, USB, Ethernet, PCIE, SATA, RS485, HDMI sind als differenzielle Signale angelegt, außerdem wird zur Anpassung der Impedanz ein Übereinstimmungswiderstand zwischen den differenziellen Leitungen an der Empfangsseite benutzt (z.B.: Impedanz der SATA differenziellen Leitung beträgt 100 Ohm. Länge der SATA-Leitung ist kleiner als 5 Zoll; strikte Kontrolle des Abstands und der gleichlangen Leitungen;). 4. Unterscheidung zwischen digitaler und analoger Stromversorgung; 5. Anordnung der Stromversorgungsleitungen (0.9V, 1.8V, 3.3V/500mA, 3.3V/2A, 3.3V/3A, 3.3V/4A, 5V, 12V). |

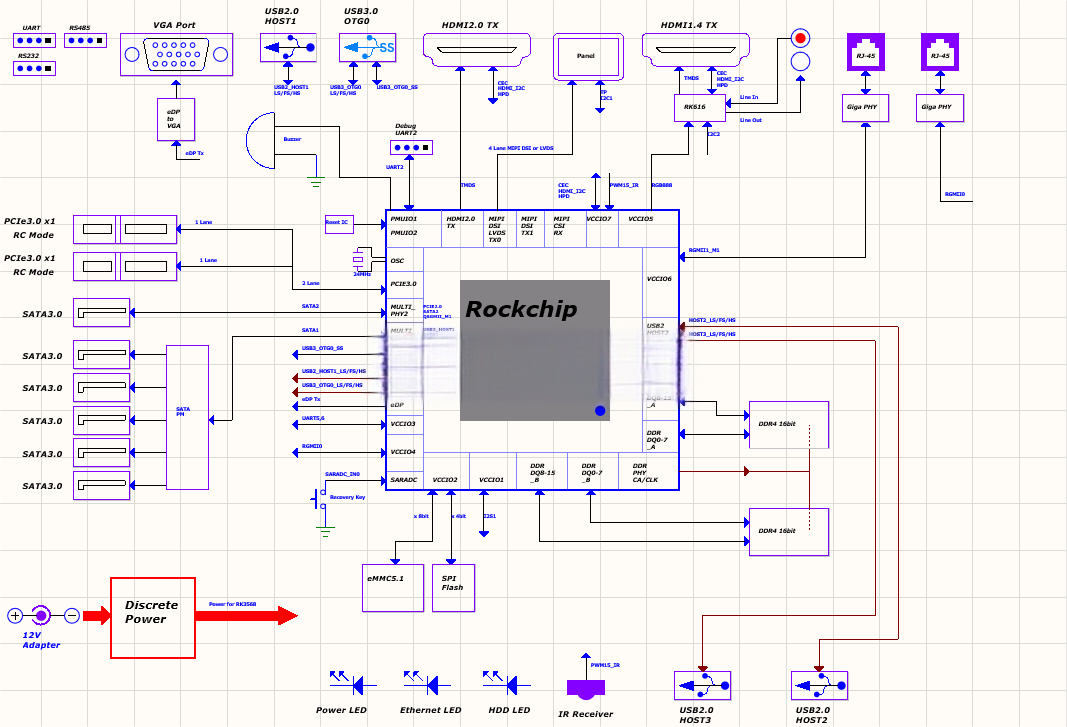

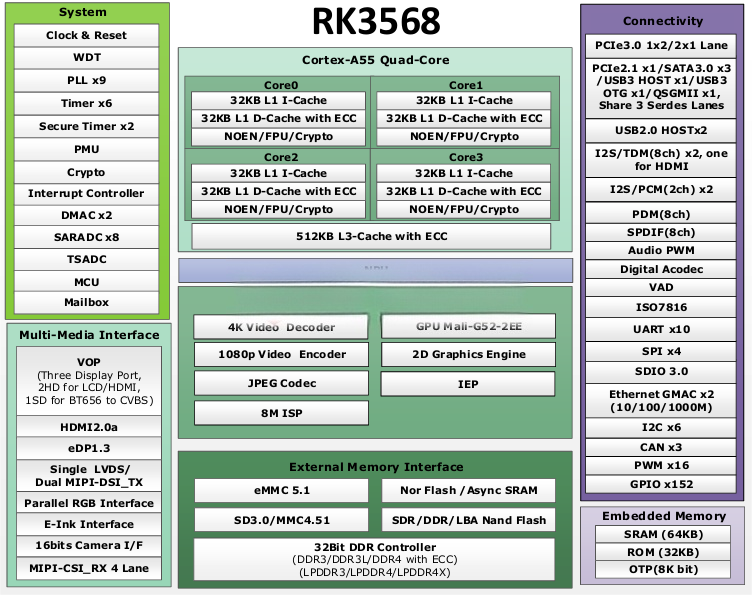

Funkstrukturdiagramm des RK3568:
RK3568 BGA-Pin-Definition:

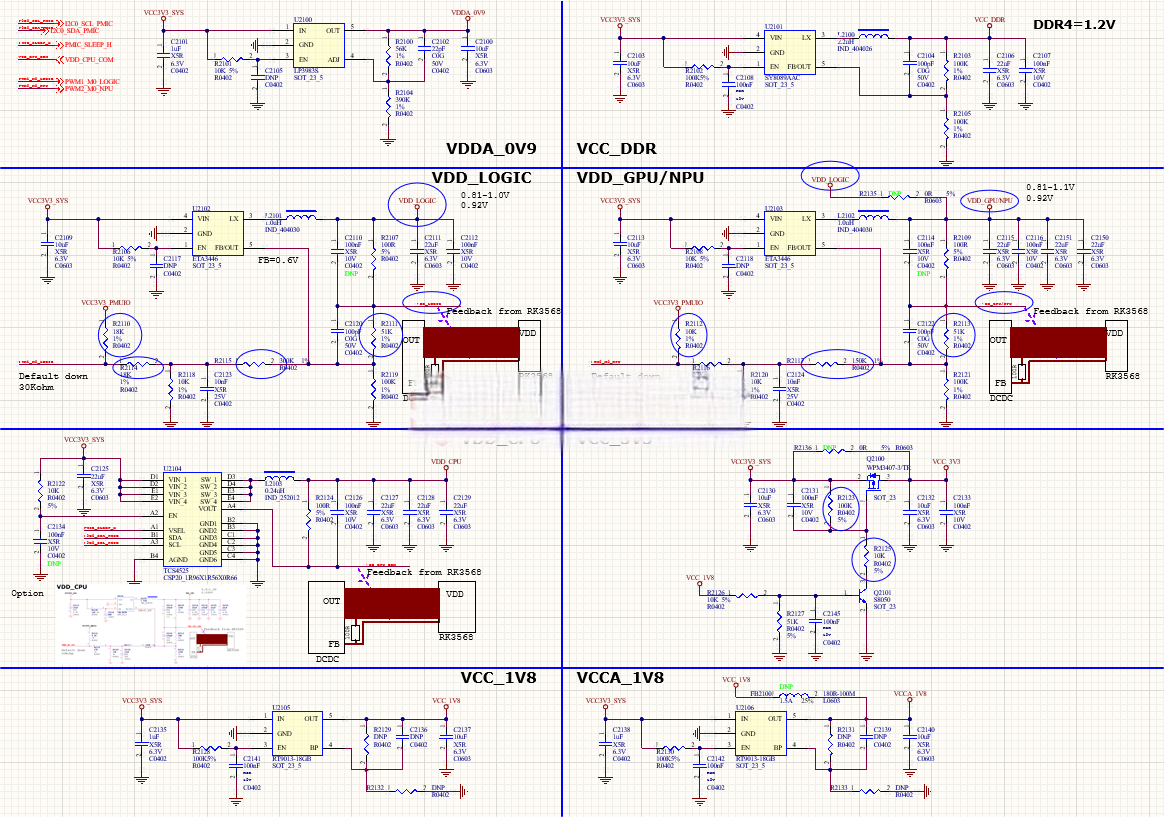

Teile des Schaltplans:

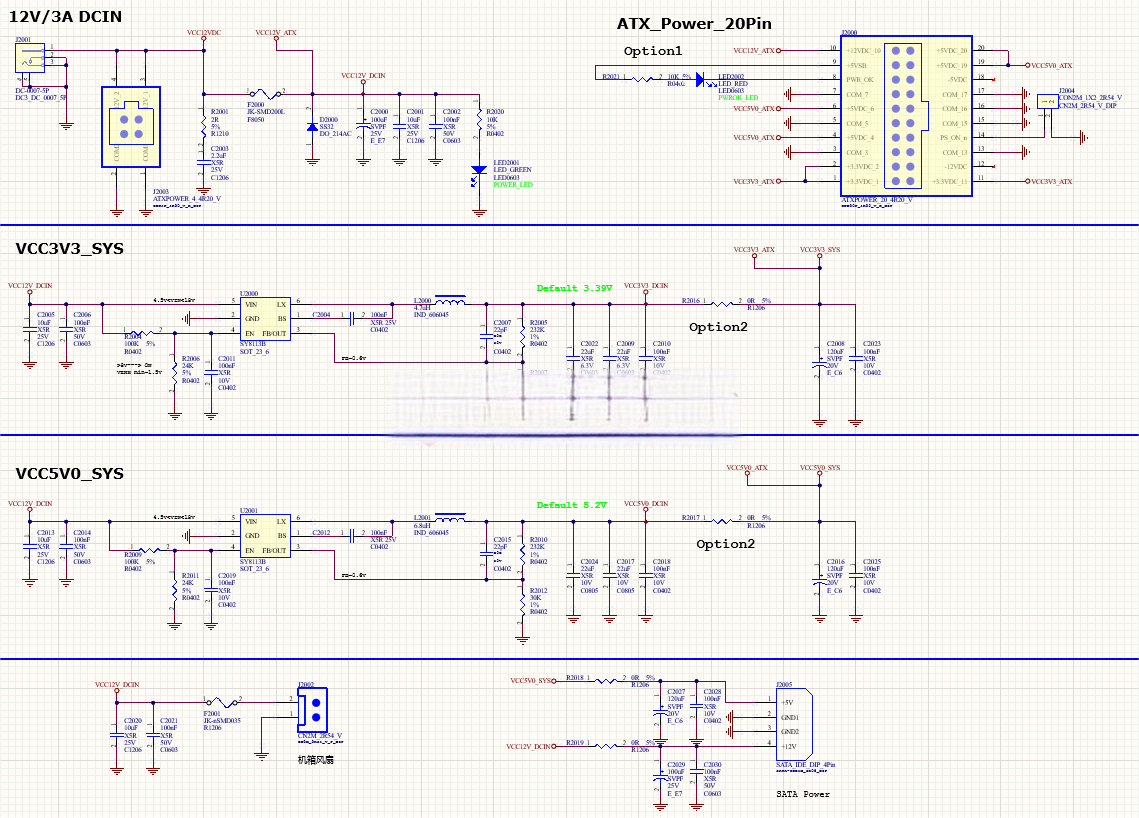

Stromversorgung Teil 1
Stromversorgung Teil 2
Stromversorgung Teil 2

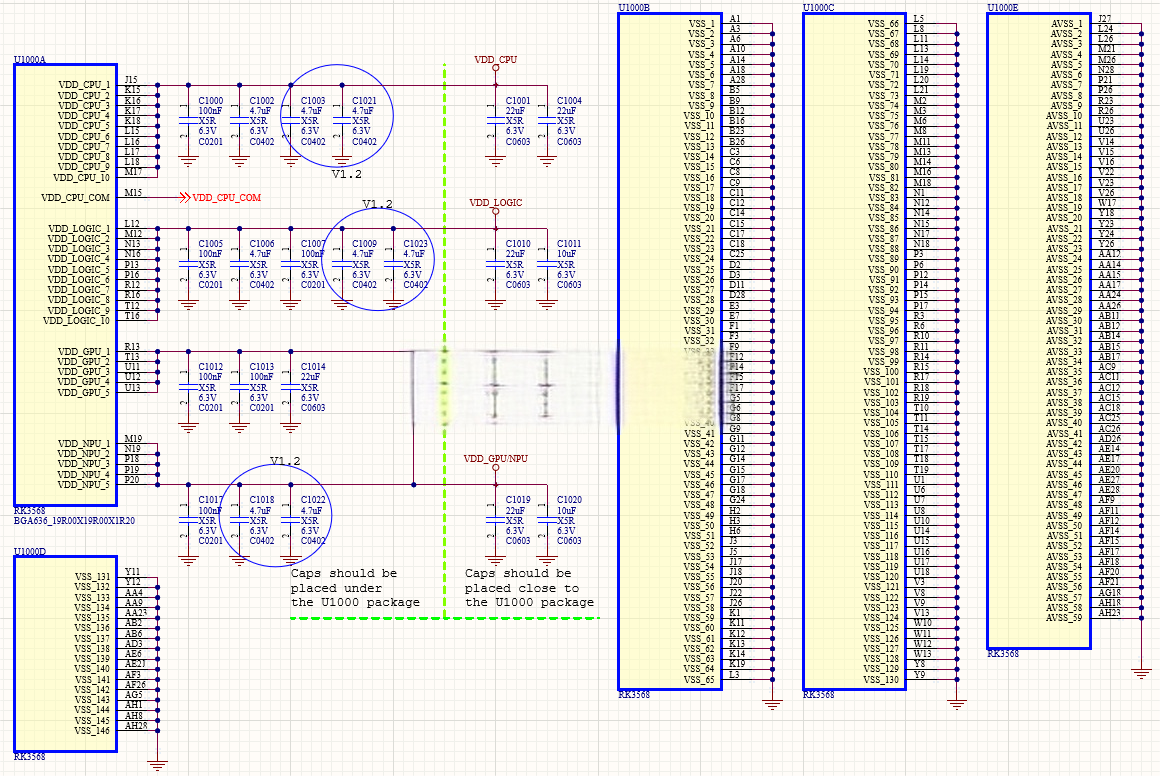

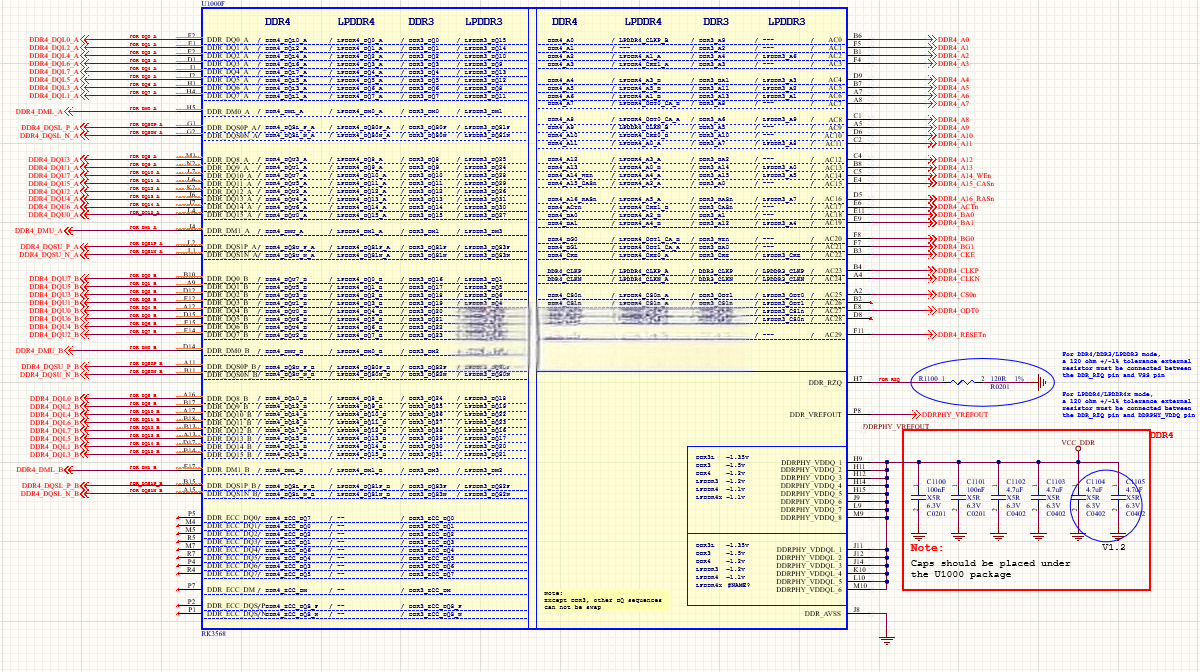

RK3568 (DDR PHY)

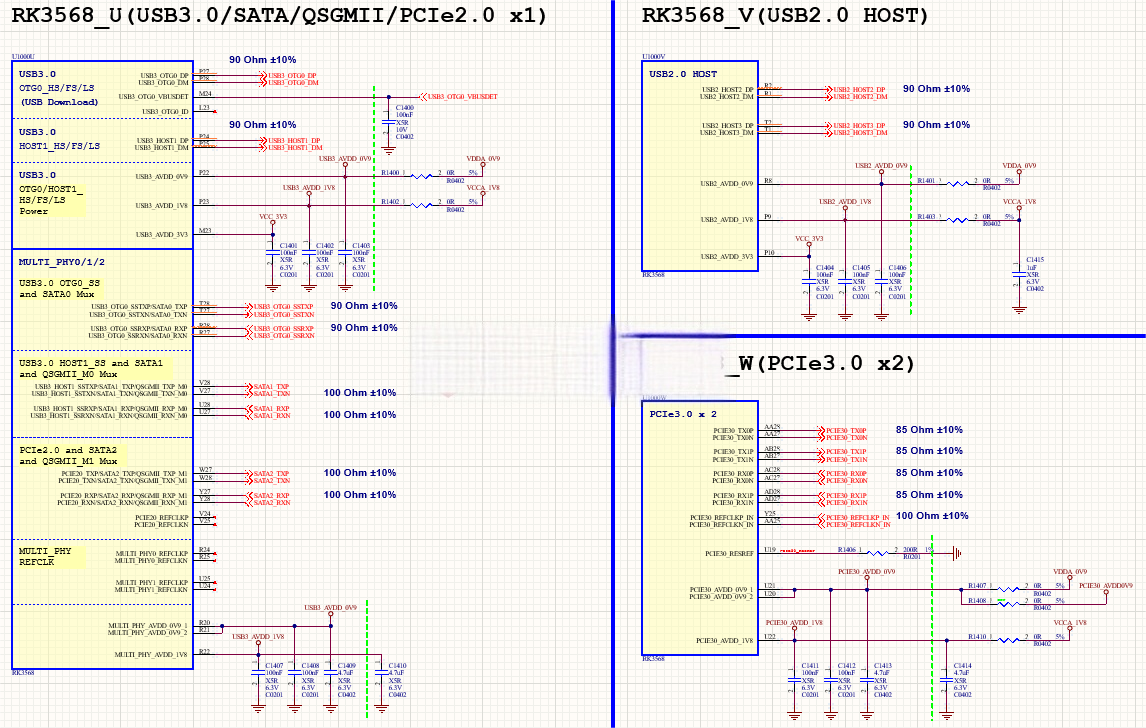

RK3568_U (USB3.0/SATA/QSGMII/PCIe2.0 x1) Schaltplan, beachten Sie die Teile, die durch die grüne gestrichelte Linie isoliert sind. Diese müssen auf der Rückseite der RK3568-Platine angeordnet werden, während andere Bauteile nah an der RK3568 positioniert werden sollten.

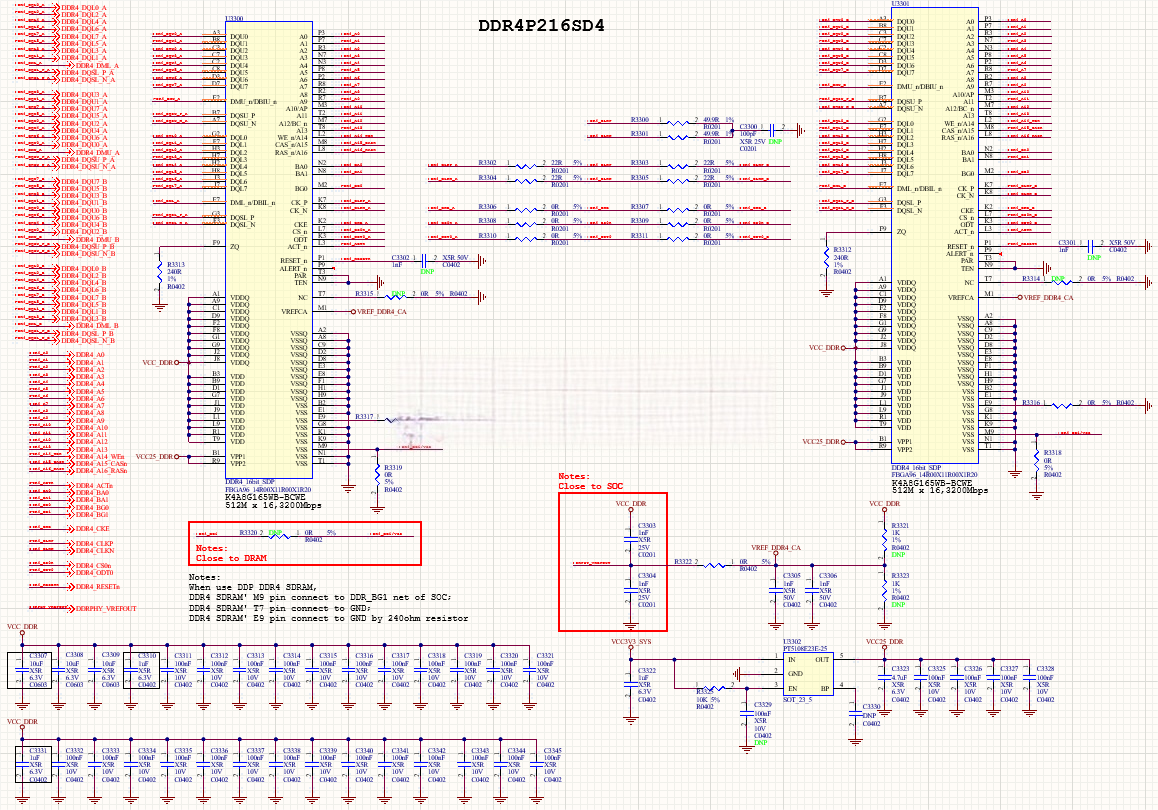

DDR4
Ethernet
Teile der Layoutdetails
1:
2:
3.
PCB-Simulationsbild:
Anwendungszenario
Verwandte Produkte
-
Musteranfertigung
Bieten Sie umfassende One-Stop-PCB-Dienstleistungslösungen.
-
Zahlung
Mehrere Zahlungskanäle für sichere Zahlungen der Benutzer!
-
Liefertermin
Mit Höchstgeschwindigkeit in 8 Stunden, Kleinmengen in 1-2 Tagen.
-
Qualität
Bei Unstimmigkeiten oder Mängeln in der Qualität im Verhältnis zur Beschreibung erstatten wir den Kaufpreis.
