RK3288 Tablet-Lösung von Rockchip (6 Schichten)
Produktname: Rockchip RK3288 Tablet
Branche: Kommunikationsprodukte
Unterstützte Systeme: Android 10.0
Hauptchip: MCU_RK3288, DDR3_128MX16BIT*4 (64G), EMMC, RK1000-S, TC358749XBG, DRV632PW, FT232RL, RK808-B, SDA7123.
Plattenart: Tablet-Hauptplatine
Anwendungsbereich: Industrie-Tablets
Anzahl der Pins: 3717
Anzahl der Schichten: 6
Dicke der Platine: 1mm
Größe: 150*82mm
Leitungsbreite - Abstand: 4/4mil
Design-Herausforderung: 1. Kostenbeschränkungen, Industrie-Tablets müssen kosteneffizient sein, beim Design der PCB darf keine HDI-Struktur verwendet werden;
- Tags:
| Produktname: | Rockchip RK3288 Tablet |
| Branche: | Kommunikationsprodukte |
| Unterstütztes System: | Android 10.0 |
| Hauptchip: | MCU_RK3288, DDR3_128MX16BIT*4 (64G), EMMC, RK1000-S, |
| Boardtyp: | Tablet-Hauptplatine |
| Anwendungsbereich: | Industrie-Tablet-Computer |
| Pin-Zahl: | 3717 |
| Schichten: | 6 |
| Plattenstärke: | 1mm |
| Maße: | 150*82mm |
| Leitungsbreite und -abstand: | 4/4mil |
| Design-Herausforderungen: | 1. Kostenlimits, bei Industrie-Tablets muss der Kostenfaktor berücksichtigt werden, HDI-Strukturen dürfen beim PCB-Design nicht verwendet werden; 2. Signalübertragungsrate 20GB/S, daher muss die Signalqualität und Störungen beachtet werden; |

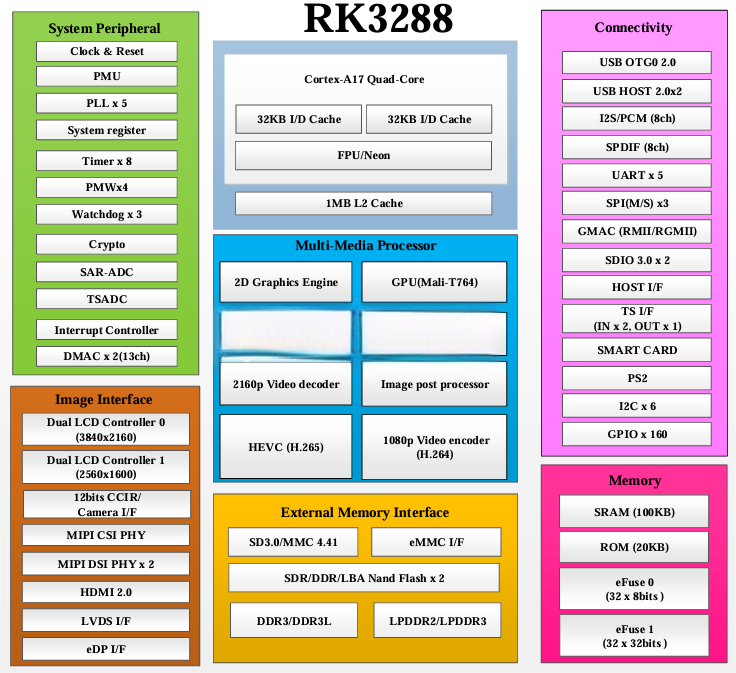

RK3288 Chip Funktionsdiagramm:

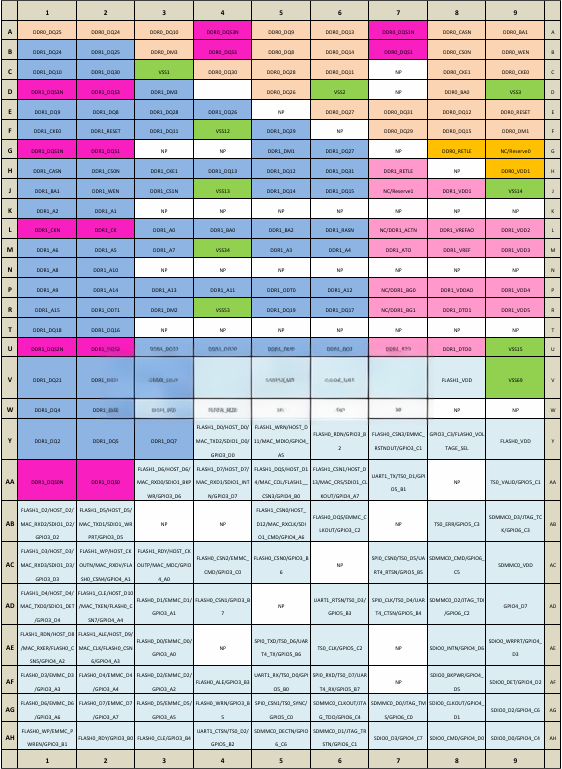

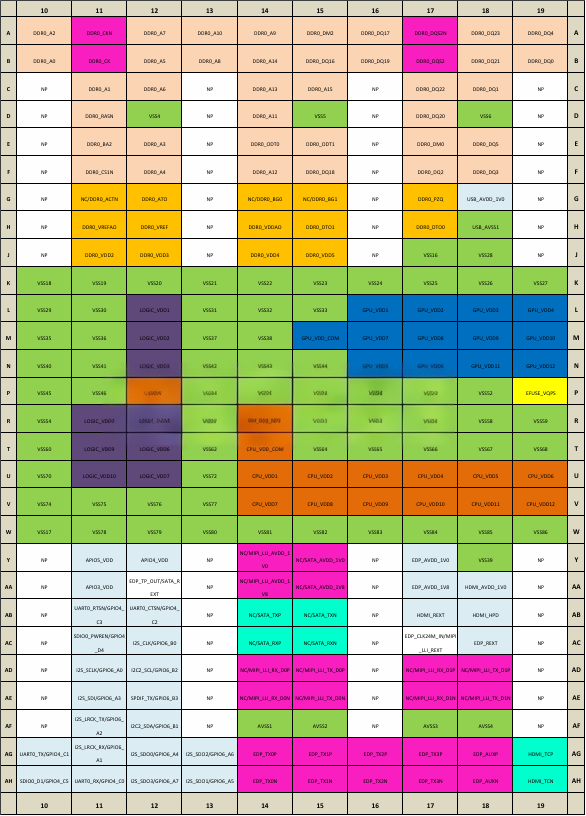

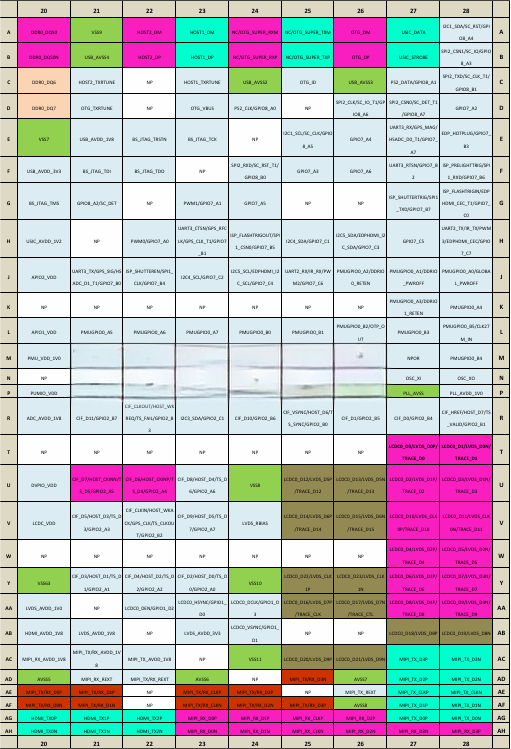

Hi3516CV500 BGA Pin Definition

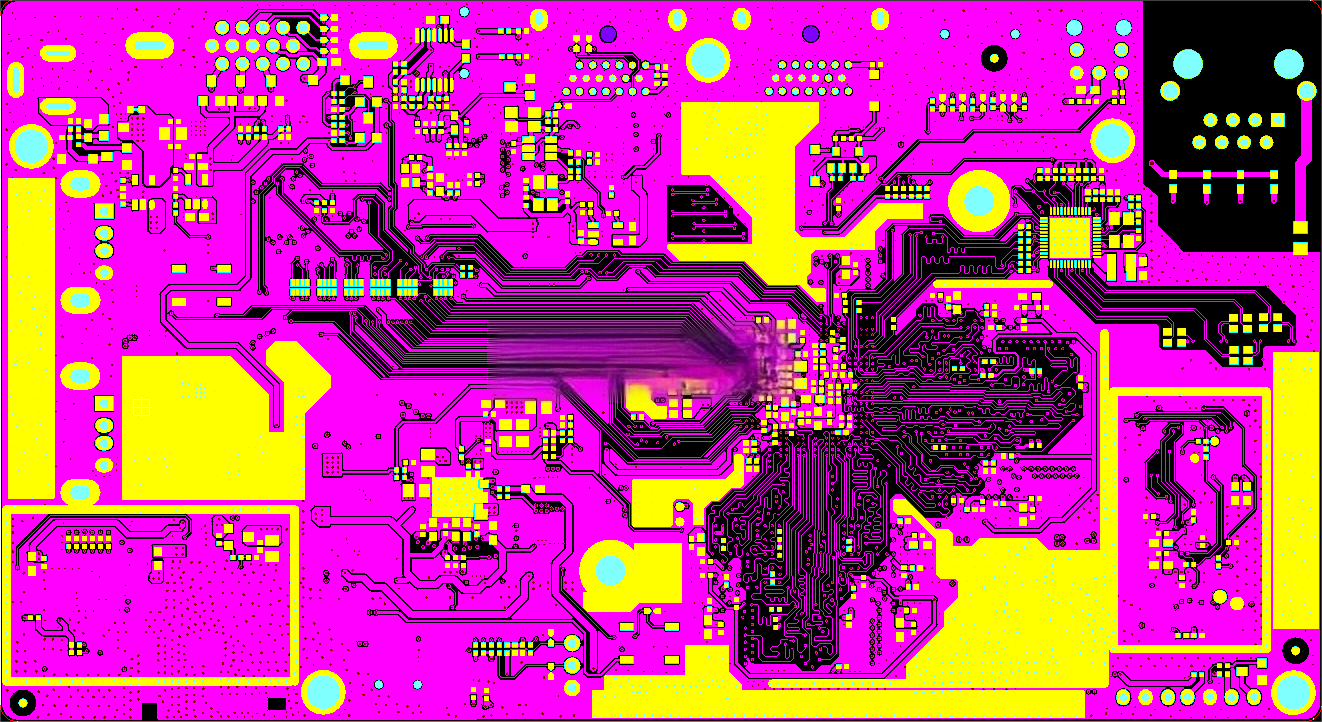

Teil-Diagramme:

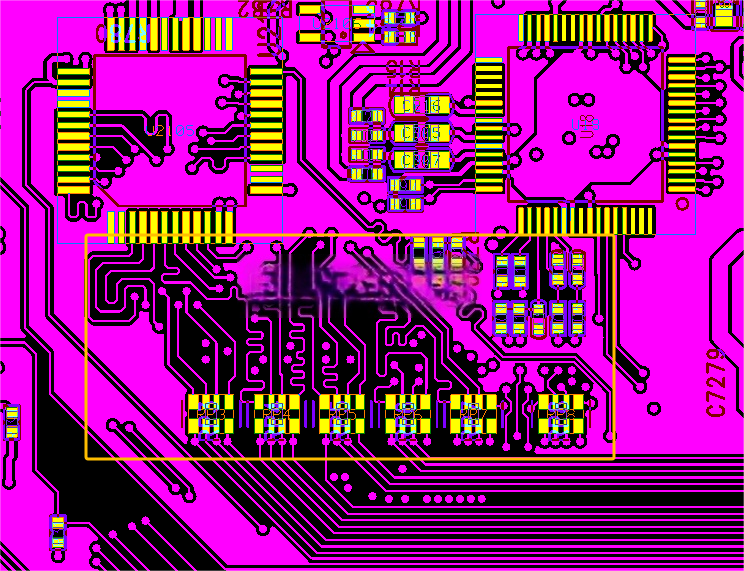

Teil-Layout-Details

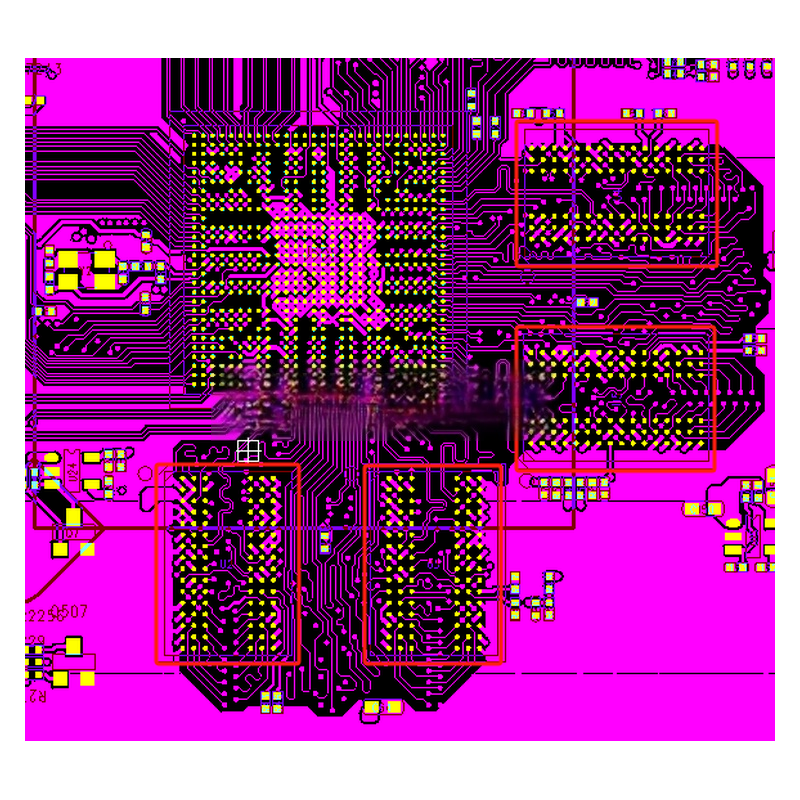

1: Layout von MCU und DDR3, streng nach den Hardware-Entwicklungsstandards behandelt, um Datenübertragungsprobleme zu vermeiden.
2: Bei MCU und SDA7123 muss die Impedanzgestaltung und die Signalsynchronisation beachtet werden.
3: Umfassende Wärmeableitung berücksichtigen, die Unterseite großflächig als GND gestalten.
PCB-Simulationsbilder:

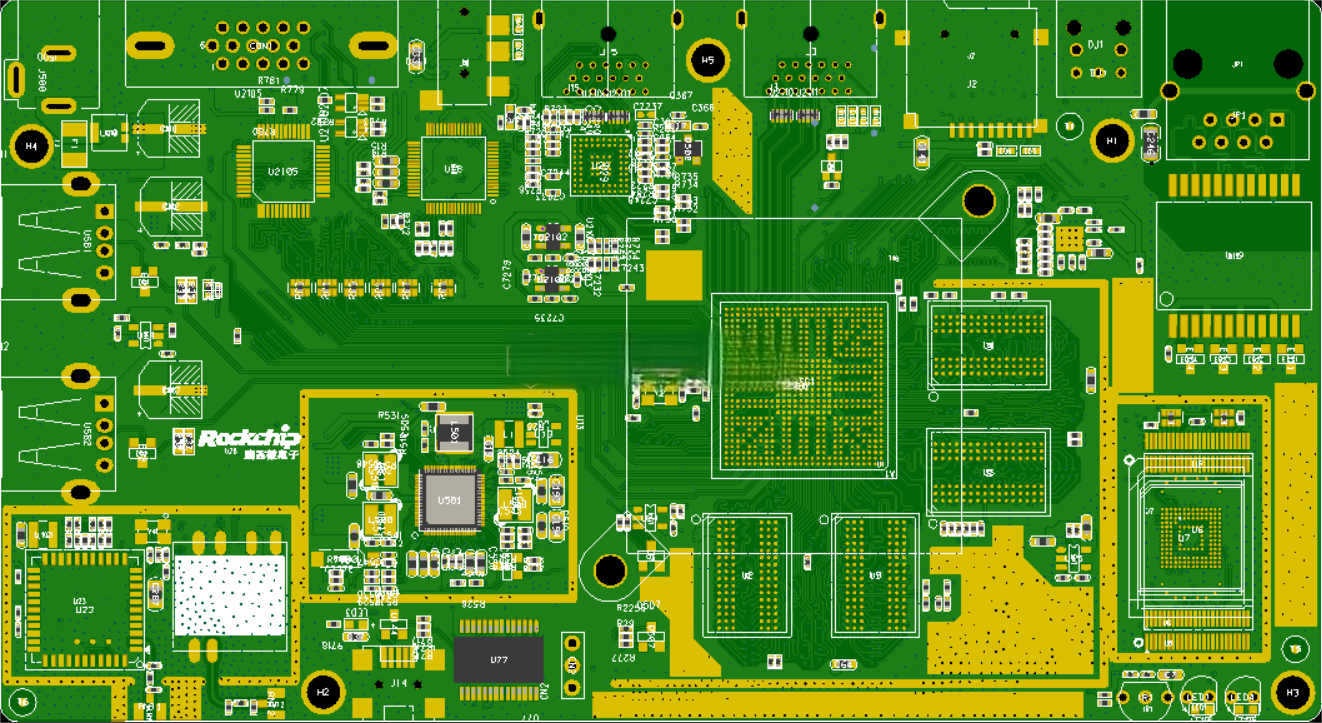

Oben:

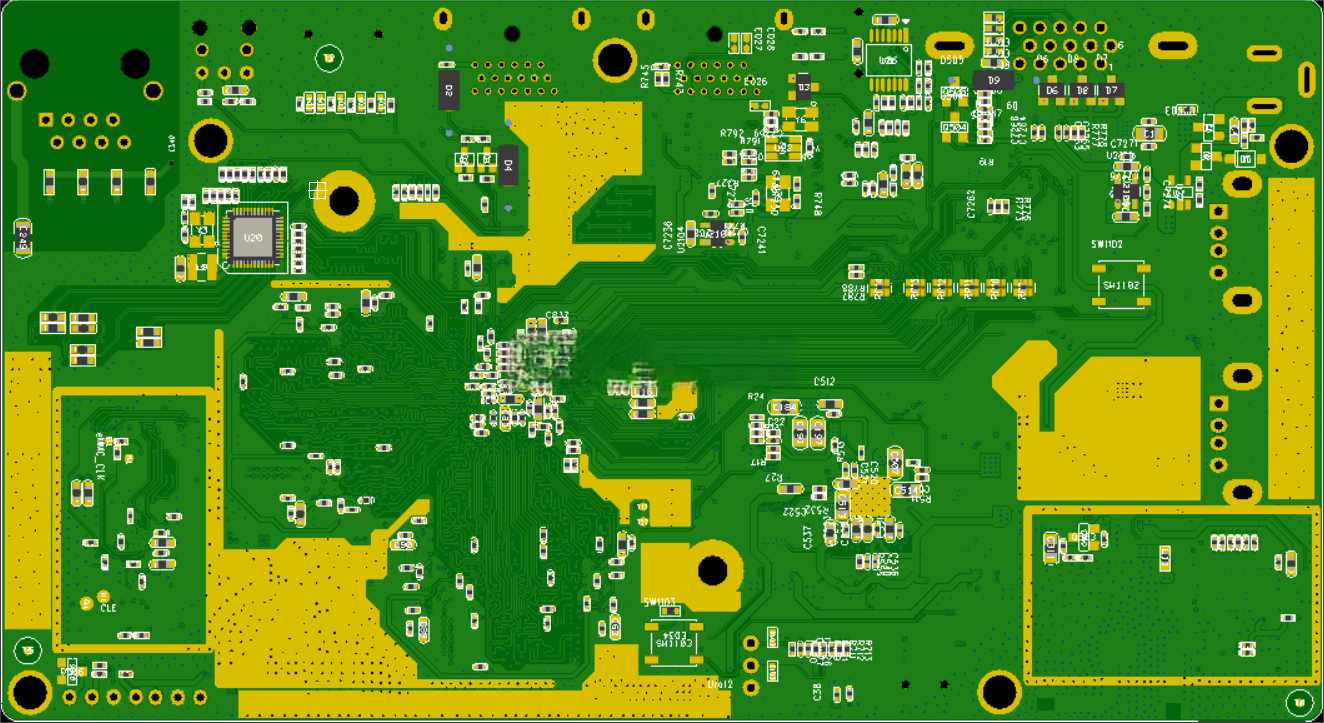

Unten:

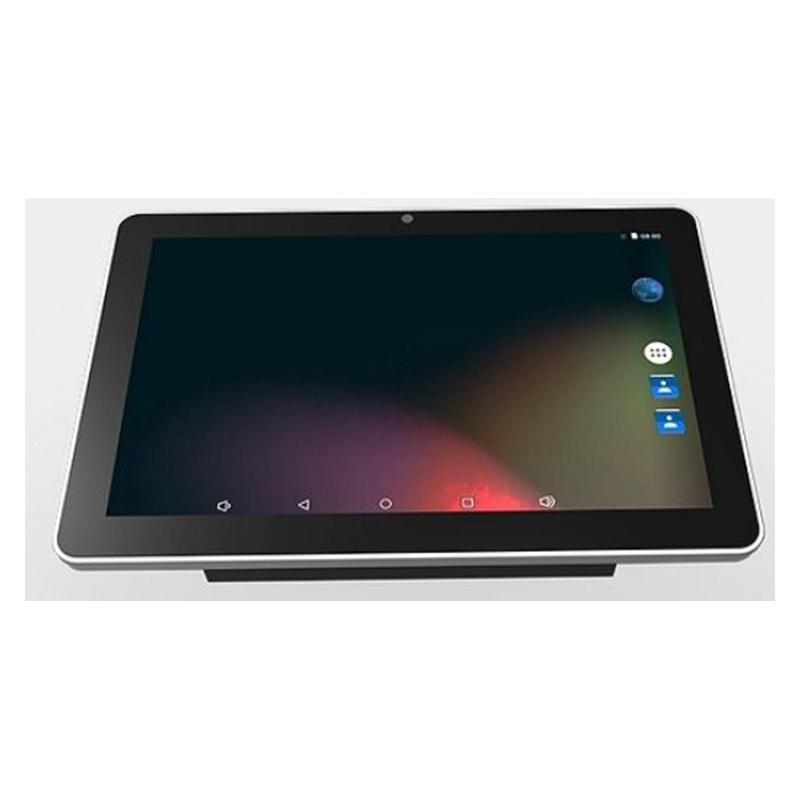

Anwendung:
